过电压保护器原理 过电压保护器分类

时间：2022-10-25 10:10:52     来源：m.9vk.com.cn     作者：瑞高电气     浏览次数：182次

一、过压保护器的原理：

通过内部操作过电压(主要是真空开关强制截流过电压，也包扩多次重燃过电压和三相开断不同步产生的过电压)对电气设备侵害的产品。其核心工作原理是采用放电间隙给氧化锌阀片分压的方式，降低产品的操作冲击保护残压，实现对操作过电压的保护。

二、过电压保护器分类：　　

1、按照结构特征部分　　

（1）无间隙：功能部分为非线性氧化锌电阻片　　

（2）串联间隙：功能部分为串联间隙及氧化锌电阻片　　

2、按照保护对象：　　

（1）电站型：适合各种变压器、开关、母线的过电压保护　　

（2）电机型：适合各类电机的过电压保护　　

（3）电容器型：适合各种电容器的过电压保护　　

（4）中性点型：适合各种中性点保护　　

3、按照外形结构：　　

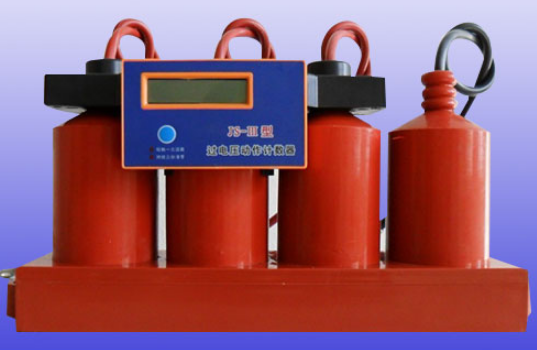

（1）全封闭结构：结构紧凑可带数显计数器　　

（2）积木组合式：结构间隙较大可组合成“一”、“T”、“田”、“Z”、“L”等外形。可带在线检测仪。　　

（3）户外型：避雷器组合型可带机械计数器。
